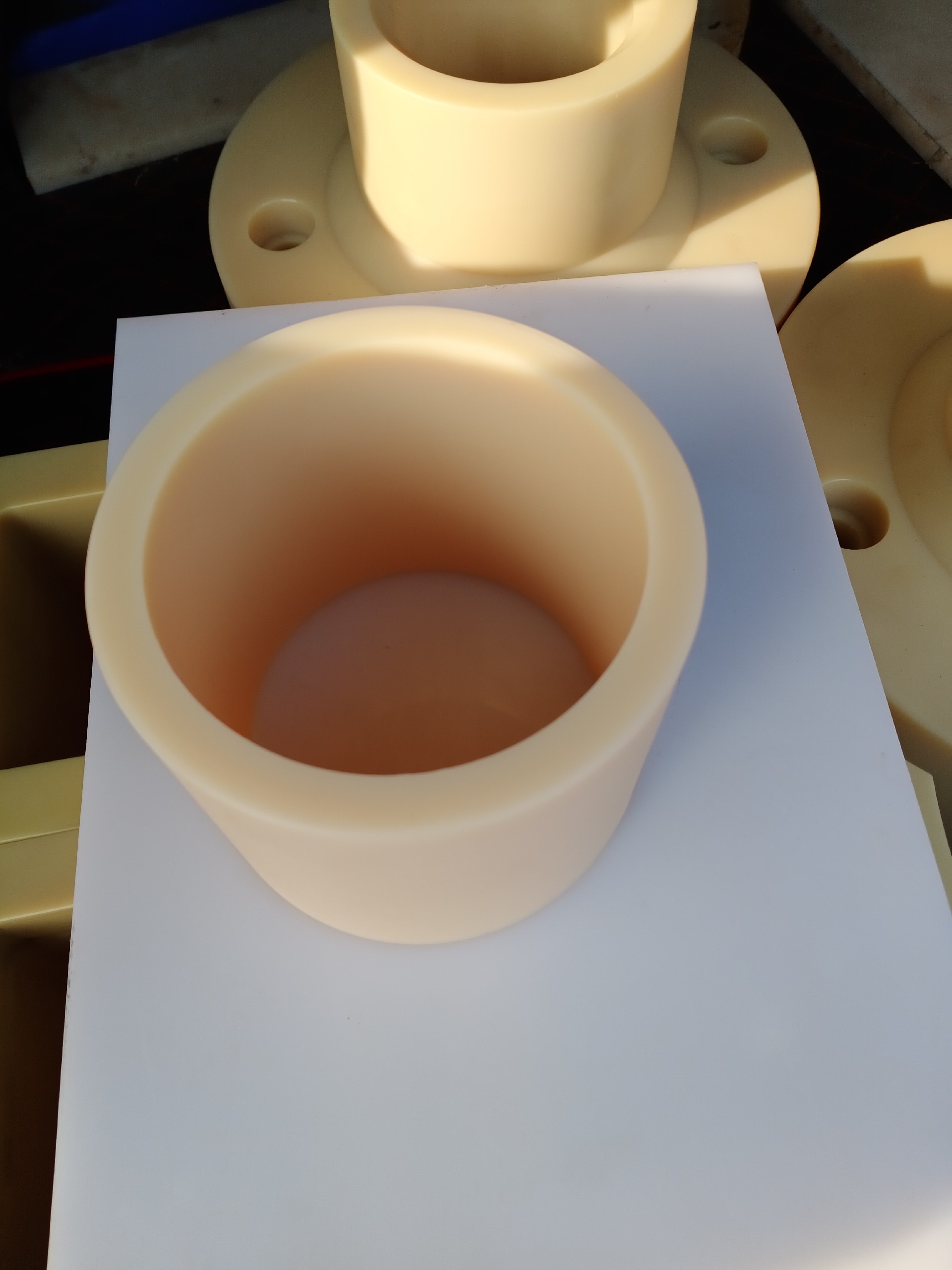

在日常的生活中我們經(jīng)??梢砸姷?a href="http://www.dlxinling.com/">尼龍軸套,它的出現(xiàn)給我們帶來了很大的便利,但是在使用的過程中會(huì)出現(xiàn)損壞的現(xiàn)象,那么為什么會(huì)出現(xiàn)這種現(xiàn)象呢?下面由小編來給大家簡單介紹一下其相關(guān)知識(shí)點(diǎn)。
尼龍軸套在長期運(yùn)行過程中,軸頸表面受到脹套的擠壓力和復(fù)合機(jī)械力的作用,將導(dǎo)致其長久性變形,直徑或縮減0.1毫米~0.3毫米。進(jìn)而導(dǎo)致機(jī)械脹緊配合力度達(dá)不到要求的縮緊力,尼龍軸套與主軸之間出現(xiàn)配合間隙,引起了尼龍軸套的磨損。
尼龍MC一般應(yīng)用簡介
MC尼龍?jiān)跈C(jī)械方面作為減振耐磨材料代替有色金屬及合金鋼,一個(gè)400公斤MC尼龍制品,它的實(shí)際體積相當(dāng)于2.7噸鋼或3噸青銅,采用MC尼龍零部件,不公提高了機(jī)械效率,減少保養(yǎng),而且一般使用壽命延長二、三倍之多。
(1)齒輪、蝸輪
MC尼龍作齒輪的、蝸輪的優(yōu)點(diǎn)是重量輕、耐疲勞、吸收沖擊,自潤滑性能良好。對于怕潤滑劑沾污或者不能經(jīng)常加潤滑劑的部位,用MC尼龍齒輪最合適,而且不傷對應(yīng)齒輪或聯(lián)機(jī)接件,噪音小,在紡織、造紙、印刷、食品機(jī)械等各工業(yè)應(yīng)用中效果顯著,噪音僅為鋼制件的1/4—1/2。
(2)滑塊
重工業(yè)中金屬延壓機(jī)、鍛造機(jī)以及其它工業(yè)機(jī)械中用MC尼龍材料作滑塊,在下列優(yōu)點(diǎn),使用壽命長,取換時(shí)間和維修費(fèi)用可以大量節(jié)省,一次加油脂以后可以長時(shí)期保持潤滑性能,耐沖擊疲勞、震動(dòng)的抵抗性大、噪音小、重量輕、裝配容易、耐磨性能好。
(3)活塞環(huán)、支撐環(huán)
用MC尼龍做活塞環(huán)的特點(diǎn):重量輕:青銅重量的15%左右,降低運(yùn)動(dòng)損耗,節(jié)約機(jī)械動(dòng)力,滑動(dòng)性能好,靜、動(dòng)摩擦系數(shù)相差小,因此不會(huì)像金屬那樣有粘滯現(xiàn)象,對異物理性能好、能避免缸套拉毛,無油自潤滑,密封性好、不易漏油、壽命長,提高工作效率。
(4)軸套、軸瓦、軸承
以MC尼龍作軸配合件有如下優(yōu)點(diǎn):耐磨性、自潤滑性能好,在目前一般熱塑性塑料中具有較高的PV值。摩擦系數(shù)小、耐沖擊、不易抱軸、熔結(jié)、不傷軸頸,潤滑周期長、減少保養(yǎng),惡劣環(huán)境下適應(yīng)性強(qiáng)、壽命長。
(5)輪輥、輥筒
由于MC尼龍具有耐藥品、耐磨和自潤滑等性能,用來做輥筒或作為金屬輥筒外層襯套用于傳送導(dǎo)輥、反向輥、游動(dòng)輥都適宜。MC尼龍比其它材料使用壽命長,加工容易,加油次數(shù)少,且不漏油、不生銹、油污及銹漬不致沾污纖維。
(6)其它方面
除上述介紹,MC尼龍遠(yuǎn)應(yīng)用于很多方面,如:攪拌機(jī)托輪、閥體、閥芯墊圈、絕緣套、導(dǎo)向板、滑輪等等,在鐵路方面有動(dòng)軸箱襯板、動(dòng)輪彈簧吊銷套、檔圈、十字頭滑靴、搖桿小端小方瓦等,在船舶工業(yè)中有軸承、水泵軸承、滑輪
MC尼龍應(yīng)用很廣,在此不一一詳述??傊?,它的使用效果和社會(huì)經(jīng)濟(jì)效益特別顯著。
MC尼龍(鑄型尼龍)
物理、機(jī)械性能
類別 | 性能 | 單位(條件) | 數(shù)值(企業(yè)標(biāo)準(zhǔn)) |
物理性能 | 比重 | g/cm3 | 1.14~1.16 |
吸水率 | % | 0.9 | |
熱性能 | 馬丁耐熱 | ℃ | 67~74 |
連續(xù)耐熱 | ℃ | 120(有潤滑劑) | |
耐寒溫度 | ℃ | -40 | |
熱變形溫度 | ℃ | 120 | |
導(dǎo)熱系數(shù)線 | w/m·℃ | 0.28~0.29 | |
線膨脹系數(shù) | 10-5℃ | 4~7 | |
燃燒性 | 自熄 | ||
機(jī)械性能 | 抗拉強(qiáng)度 | MPa > | 75 |
抗拉彈性模量 | 104MPa | 0.392(40000) | |
抗壓強(qiáng)度 | MPa > | 100 | |
抗彎強(qiáng)度 | MPa > | 140 | |
沖擊強(qiáng)度(無缺口) | KJ/m2 > | 510 | |
伸長率 | % | 20 | |
硬度 | HPM(°) | 80~90 | |
疲勞強(qiáng)度 | (107周)kg/cm2 | 200 | |
摩擦系數(shù) | (無油潤滑) | 0.09~0.3 | |
電性能 | 體積電阻 | Ωm > | 6×1012 |
表面電阻 | Ω | 9.7×1014 | |
介電常數(shù) | 106HZ | 3.5-6.5 | |
介電損耗 | 106HZ | 1.5-2×10-2 | |
擊穿電壓 | MV/m | 15 |
